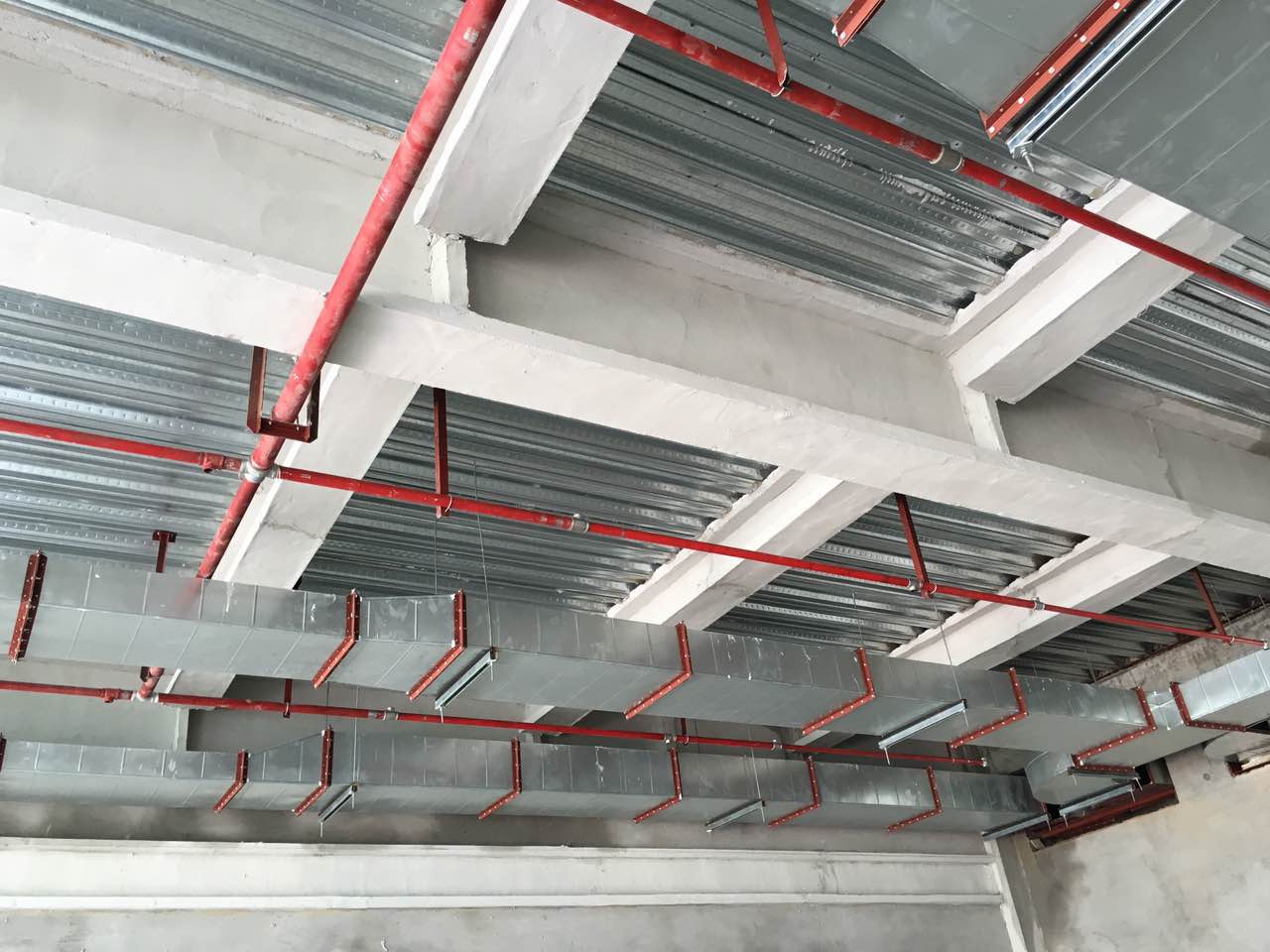

采用钢材制作骨架建造房屋，具有强度高、自重轻、吊装方便、施工迅速和节省木料等优点，所以被广泛应用。虽然钢材是不燃烧体，但当其受热时，强度会迅速降低。试验证明，温度大约在540℃时，钢材的弹性模量和抗拉强度损失40%；600℃时，抗拉强度降低70%左右，一旦在钢结构建筑发生火灾，火场温度可达800～1200℃，钢材的热力学特性就会导致钢结构由于丧失了承载能力而扭曲变形，垮塌毁坏。为了提高钢结构的耐火极限，采取了喷涂防火涂料的保护办法。将钢结构防火涂料喷涂于建筑物及构筑物钢结构的表面，能形成耐火隔热保护层，提高钢结构的耐火极限。防火涂料按其涂层厚薄和耐火极限分为厚涂型、薄涂型和超薄型三种类型。涂层厚度8～45mm，粒状表面，密度较小，导热率低，耐火极限可达1～3h的，称为厚涂型钢结构隔热涂料；涂层厚度3～7mm，有一定装饰效果，遇火膨胀增厚耐火隔热，耐火极限可达0.5～2h的，称为薄涂型钢结构膨胀防火涂料；涂层厚度在3mm 以下，耐火极限仅达0.5-1h的，称为超薄型钢结构膨胀防火涂料。不同类型的防火涂料，喷涂厚度不同，耐火极限不同，适用于喷涂在不同场所的钢结构上。

　　近年来，对钢结构防火涂料喷涂质量进行了检验，通过检验，发现了一些问题。经第一次检验合格的，仅占报检单位的41.67%，这充分说明对钢结构涂料喷涂质量进行检验的重要性和必要性。现借贵刊赘述如下，期望能引起各有关方面的注意，切实从方方面面提高钢结构防火涂料的喷涂质量，保证钢结构的耐火极限，减免火灾损失，更好地保护国家和人民生命财产的安全。

　　一、不是专业队伍施工。钢结构防火涂料是一种消防安全材料，施工质量的好坏，直接影响使用效果和消防安全性能。根据国内外的经验，为了确保施工质量《钢结构防火涂料应用技术规范》第3。1。1条明确规定：“钢结构防火喷涂保护应由经过培训合格的专业施工队施工”。但是有些建设单位图省钱或自身也想从中捞点油水，便雇用刷油工或组织有关人员涂刷，由于他们不懂这方面的喷涂技术，结果涂刷的厚的厚，薄的薄，像王婆子画眉一样，造成这里缺皮，哪里少毛，既不符合规范要求，也不雅观。

　　二、喷涂层太薄。钢结构喷涂防火涂料的目的，是为了提高钢结构的耐火极限。钢结构耐火极限的性能指标与喷涂层厚度密切相关。同种类的防火涂料，喷涂的厚度不同，其耐火极限也不一样，如钢结构的防火涂料的厚度不按设计要求喷涂，钢材的耐火极限就不可能达到消防要求。2001年5月29日检验某化工股份有限公司变压吸附制氮厂房钢结构防火涂料时发现，该厂房耐火等级为二级，要求其钢屋面架的耐火时间为0.5h，他们选用了沈阳某防火材料厂生产的A60—LF超薄型钢结构膨胀型防火涂料，其技术指标经国家检验结果涂层厚度2.55mm时，耐火极限为91min，经检验测试了15点，平均涂层厚度为0.34mm，是应涂厚度的 1/7多点，其中涂层最厚的一点为0.78mm，为应涂厚度的1/3多点，涂层最薄的一点仅为0.16mm，不足应涂厚度的1/16，根本不符合要求，为此中止检验，让其重新喷涂，待喷涂厚度达到要求时再进行检验。

　　三、防火涂料选用类型不当。不同类型的防火涂料，在钢结上喷涂相同的厚度，其耐火极限也是不相同的。不同部位的钢结构，喷涂不同类型的防火涂料，才能保证钢结构的耐火极限达到防火要求。如选错了类型，即或涂层达到了厚度，也不会达到防火要求。为此《钢结构防火涂料应用技术规范》第2。0。4条明确规定：“室内裸露钢结构，轻型屋盖钢结构及有装饰要求的钢结构，当规定其耐火极限在1.5h以下时，宜选用薄涂型钢结构防火涂料”；“室外隐蔽钢结构，高层全钢结构及多层厂房钢结构，当规定耐火极限在1.5h以上时，应选用厚涂型钢结构防火涂料”。我们于2001年4月26日检验某报社印务中心厂房钢结构防火涂料时，发现该厂房是一栋一层和二层混合体的高大厂房，规定耐火等级为一级，厂房钢梁的耐火极限为2.00h，钢柱的耐火极限为3.00h。但他们厂房钢梁和钢柱的防火涂料选用了某阻燃材料有限公司生产的LB—I钢结构膨胀型防火涂料，其技术指标，经国家检验 结果是：涂层厚度5.6mm时，耐火极限为1.49h。为了进一步弄清其涂料的喷涂厚度，共检 验了9点，钢梁的防火涂料喷涂厚度平均为0.41mm，其中喷涂最厚的一点为0.66mm，最薄 的喷涂点仅0.20mm。由于防火涂料选用类型不对，便让其选用相适应防火涂料喷涂。

　　四、把饰面漆当防火涂料。为了保证防火涂料的耐火性能，国家对钢结构的防火涂料的质量有严格的要求，《钢结构防火涂料应用技术规范》第3。2。1条规定：“用于保护钢结构的 防火涂料必须有国家检测机构耐火极限检测报告和理化性能检测报告，必须有防火监督部门核发的生产许可证和生产厂方的产品合格证”。我们于2001年1月在审核某啤酒有限公司报检的钢结构防火涂料施工质量检验的资料时发现，报检的建筑为二层，高19m，面积为4568m2，当地消防监督部门的《建筑工程消防设计审核意见书》中明确规定：“建筑的耐火等 级为二级”。而轻工业部规划设计院设计更改通知单明确要求：“屋面钢梁以生产火灾危险性为戊类，耐火等级为二级，防火涂料推荐采用MC—10型钢结构防火涂料，钢梁表面涂料厚度为4mm，如变更防火涂料，耐火时间要达到1.5小时方可”。经查看防火涂料的有关资料 进而发现，他们选用的是沈阳油漆厂生产的乳白高氯聚乙烯面漆，其技术性能检验报告不是 国家防火建筑材料质量监督检验中心出具的，而是中国科学金属腐蚀与防护研究所和沈阳中科腐蚀控制工程技术研究中心出具的，根本不是防火涂料，而是饰面漆，因此，让其按要求喷涂防火涂料后，再进行检验。

　　五、装修破坏了防火涂料的喷涂层。钢结构的防火涂料的喷涂厚度是按设计要求和防火涂料 的技术指标进行喷涂的，一旦喷涂层脱落和遭到损坏就会影响钢结构的耐火极限。2001年5月29日检验某食品饮料有限公司瓶装水车间和仓库钢结构防火涂料时发现，他们在已喷涂了防火涂料的库房门的方柱两侧，又加装了镀锌板，由于有些连接点是焊接的，防火涂料已膨胀炭化，有的柱子四角的防火涂料被碰撞脱落，这些地方的钢柱已失去了喷涂防火涂料后的耐火极限。对此，要求建设单位将膨胀炭化层和脱落的地方重新喷涂，以确保这些地方钢柱能达到设计的耐火极限要求。
